導電滑環怎么安裝說明書 滑環安裝圖
導電滑環常見的類型有帽型，過孔，直連等，帽型滑環又分為帶法蘭和不帶法蘭的，安裝方法也不一樣，下面就怎么安裝做簡單的說明：

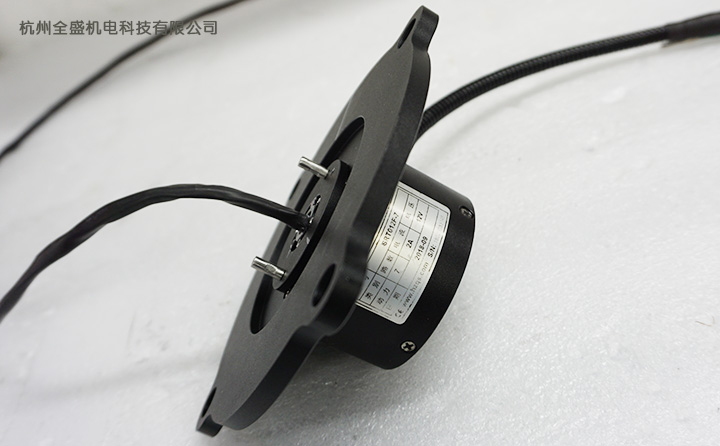

1.法蘭帽式滑環，外觀像帽子，設計緊湊，體積小，安裝方便，它的主要功能是傳輸中小型系統的弱控制信號，弱電流。如視頻，控制，傳感，電源，以太網，低扭矩，低損耗和維護；低電噪聲，安全監控，攝像機拍攝，機器人，測試儀器，轉盤和自動化設備的典型應用，此種滑環主要是通過法蘭上的幾個孔來匹配客戶設備的安裝，設計用螺釘和墊圈安裝，墊圈可保護法蘭免受過大的力，如果使用鎖緊墊圈，則應在鎖緊墊圈和法蘭之間安裝平墊圈。
2.不帶法蘭的滑環也應通過固定定子來安裝，最常見的做法是將滑環的主體插入一個略大于外徑的孔中，然后將其固定，最常見的方法包括固定螺釘，粘合劑或O形圈。
3.轉子應采用柔性驅動聯軸器驅動，以適應組件和滑環旋轉軸的任何差異，可使用橡膠管，熱縮管或彈性聯軸器。對于以10轉/分鐘或更低轉速運行的應用，轉子引線可用作柔性聯軸器。
4.滑環的軸承不是為支撐外部或徑向載荷而設計的，安裝時應該以其它的部件支撐旋轉部件，使得施加到滑環軸承的軸向力和徑向力最小化。
5.應保護滑環免受灰塵和濕氣的影響，如果安裝在室外應用中，滑環應設計為在防風雨的外殼中運行。
6.固定引線，使其在旋轉時不接觸設備的任何表面，在安裝布線時，不要讓引線對滑環施加任何負載。
帽型滑環安裝比較簡單，上的法蘭孔直接和設備對接安裝即可，其它類型的滑環也都有按設備要求制作的安裝尺寸孔等

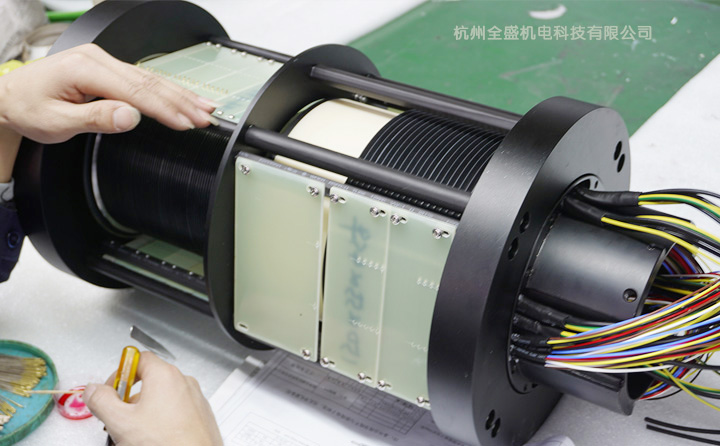

下圖為滑環內部結構圖，都是導線和連接環等，比較脆弱，即使外部有保護外殼，安裝時仍然不能承受外部力量，以防止損壞滑環！
